10℃环境下，钢结构防火涂料的干燥速度和固化强度会出现显著变化，直接关联防火效果与耐久性。根据《GB 14907-2018 钢结构防火涂料》附录 C 的性能测试要求，对比 23℃（标准施工温度）与 10℃的涂料性能差异：

干燥时间：23℃时，薄型防火涂料表干时间≤4h、实干时间≤24h；而 10℃环境下，表干时间会延长至 6-8h，实干时间甚至超过 36h，延长幅度达 50% 以上。若未及时调整施工节奏，易导致后一遍喷涂时前一层未实干，出现涂层起皱、脱落问题。

粘结强度：23℃时，厚型防火涂料的粘结强度≥0.05MPa；10℃时若未采取措施，粘结强度可能降至 0.03MPa 以下，低于国家标准要求，后期受震动或温度变化时极易开裂。

解决方案：

材料调整：选择标注 “低温适用型” 的防火涂料，或按涂料说明书要求，在 10℃环境下添加专用低温固化剂（添加比例需严格控制在涂料总量的 3%-5%，过量会导致涂层变脆）；

工艺优化：每遍喷涂厚度较 23℃时减少 20%（例如薄型涂料从每遍 0.5mm 减至 0.4mm），延长每遍间隔时间至 48h，确保前一层完全实干后再施工；

辅助升温：若条件允许，采用便携式热风机（温度控制在 40-50℃，距离涂层≥50cm）对施工面进行间歇性加热，每天加热 3-4 次，每次 30 分钟，加速水分蒸发。

《GB 50205-2020 钢结构工程施工质量验收标准》明确规定，钢结构防火涂料施工环境温度应在5-45℃ 之间，10℃虽处于合规范围，但需警惕 “温度达标但其他参数超标” 的问题。实测数据显示：

湿度影响：当环境湿度＞85% 时，即使温度为 10℃，涂料中的水分也难以挥发，涂层实干时间会再延长 30%，且后期易出现返潮、长霉现象；

通风条件：封闭空间内施工（如厂房内部），10℃环境下空气流通慢，涂料溶剂挥发浓度会升高至 23℃时的 1.5 倍，不仅影响施工人员健康，还会导致涂层表面出现 “橘皮纹”。

解决方案：

实时监测：施工期间每 2 小时记录一次温湿度，使用温湿度计（精度 ±0.5℃、±5% RH）定点测量，若湿度＞85%，立即开启除湿机（每 100㎡空间配置 1 台除湿量≥20L / 天的设备），待湿度降至 80% 以下再施工；

通风控制：封闭空间需安装轴流风机（风速控制在 1-2m/s），形成空气对流，同时设置 VOCs 检测仪，确保溶剂浓度低于国家标准限值（苯≤0.1mg/m³，甲苯 + 二甲苯≤1.0mg/m³）；

雨雪防护：施工前查看天气预报，若 6 小时内有雨雪，需搭建临时防雨棚（棚内温度保持在 10-15℃），避免涂层受冻（温度骤降至 5℃以下会导致涂层内部结冰，解冻后出现蜂窝状孔隙）。

10℃环境下，施工工艺的细节把控直接决定涂层质量。首先是基层处理，这是容易被忽视的 “隐形门槛”：

除锈标准：根据《GB/T 8923.1-2019 涂覆涂料前钢材表面处理》，钢结构表面除锈等级需达到 Sa2.5 级（钢材表面无可见油脂、污垢，氧化皮、铁锈等附着物已基本清除，残留痕迹仅为点状或条纹状的轻微色斑），若除锈不彻底，10℃下涂层与基层的粘结力会再下降 15%；

界面剂涂刷：涂刷界面剂时，需控制涂刷厚度为 0.1-0.2mm，23℃时干燥时间为 1-2h，10℃时需延长至 3-4h，且涂刷后 4 小时内必须进行第一遍涂料喷涂，避免界面剂吸潮失效。

喷涂环节的参数调整同样关键：

喷枪参数：空气压力保持在 0.4-0.6MPa（较 23℃时提高 0.1MPa），喷嘴直径选择 2.5-3.0mm（23℃时常用 2.0-2.5mm），确保涂料雾化均匀；

喷涂距离：喷枪与钢结构表面距离控制在 30-40cm（23℃时为 25-30cm），移动速度放缓至 30-40cm/s（23℃时为 40-50cm/s），避免因涂料未充分附着而流挂。

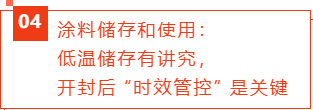

10℃环境下，涂料的储存和使用周期会缩短，若管理不当，可能导致整批涂料报废。根据《GB 14907-2018》对涂料储存的要求：

储存温度：涂料应存放在 5-35℃的阴凉干燥处，10℃储存时，需远离门窗（避免温度波动超过 ±3℃/ 天），且堆放高度不超过 3 层（23℃时可堆 4 层），防止底层涂料受压结块；

开封时效：单桶涂料开封后，23℃时需在 8 小时内用完，10℃时因挥发慢，可延长至 12 小时，但需每隔 2 小时搅拌一次（搅拌速度 300r/min，每次搅拌 5 分钟），防止颜料沉淀；

剩余涂料处理：未用完的涂料需立即密封（采用密封胶条 + 保鲜膜双层密封），并在桶身标注开封时间，10℃环境下密封储存不超过 24 小时，再次使用前需检测粘度（应在 50-80s，使用涂 - 4 杯测定），粘度超标需添加专用稀释剂（添加量≤3%）。
